■ FPU(Field Pickup Unit= 가반형 마이크로 웨이브 전송 장치) (을)를 베이스로OFDM 방식의 리얼타임 스트림 무선 전송 시스템입니다.멀티 패스에 강하다OFDM 에 가세하고, 수신 측에 2폴 다이버시티 안테나를 채용해 지극히 안정된 전송을 가능하게 하고 있습니다.
■ 전송 스피드는 일정치를 보관 유지하므로, 무선LAN 등의 패킷 방식과 달리, 노이즈에 의한 throughput의 저하가 없고 매끄러운 영상 전송을 할 수 있습니다
■ ISM 밴드(2.4GHz) 의 반송파로, 이용자는 무선 면허 필요없이 운용할 수 있습니다.
■ 통신 거리는 소형 안테나로 300 m, 대형안테나로 1000 m이상의 전송이 가능합니다.또, 옵션의 중계기로 더욱 거리의 연장이 가능. |
| ■ encode에MPEG2 (을)를 채용해 고품위인 영상·음성을 재현합니다. |
| ■ RS232C 데이터도 동시 전송하므로 각종 센서와의 시스템 구축이 가능. |
| ■ 내장 배터리로 3시간의 연속 송신이 가능합니다. |
|
|
|
CARRY24PRX 세트 |
 |
|
 |
| 구성】 |
|
구성】 |
■CARRY24 송신 팩
|
|
■CARRY24 송신 팩 |
| 송신기 |
|
송신기 |
안테나(1)
|
|
안테나(1) |
| 배터리(2) |
|
배터리(2) |
| 어깨걸이 스트랩 |
|
어깨걸이 스트랩 |
| |
|
|
| 사양 |
|
| 통신 방식 |
단방향 완전 리얼타임 스트림 전송 |
| 무선 주파수대역 |
2.4GHz(2400-2483.5MHz) ARIB-STD T66 에 준거 |
| 무선 전송 방식과 수신 안테나 |
OFDM 16QAM 2 폴 다이버시티( 최대비합성) |
| 주파수대역폭 |
8MGz/ch ( 최대10ch 의 동시 전송이 가능) |
| 전송 bit rate와 송신 출력 |
15Mbps ≥ 10mW/MHz(=80mW ≥) |
| 전송 거리 |
300m(2.14dBi 안테나 사용시) ~1,000m( 대형안테나) |
| 에러 수정 방식 |
리드 솔로몬, 주입해(R=1/2,2/3,3/4,5/6,7/8) |
| 영상·음성 encode |
MPEG2 |
| 영상 인터페이스 |
CVBS(NTSC/PAL) YC Y,Cb,Cr ASI(TS) |
| 음성 인터페이스 |
L/R Stereo 16bit 48k sampling |
| 데이터 신호 인터페이스 |
RS232C 38.4k baud |
| 전원과 소비 전력 |
DC12V, 10W |
| 동작 온도와 습도 |
-20 ~60 ℃ 90RH |
| 외형 및 중량 (CARRY24) |
130mm(W)x72mm (D )x210mm (H) 중량 약 1000 g |
|
|
 |
| ■ |
지상파 디지털과 같은 OFDM 기술의 채용으로 전파장해에 강해졌습니다. |
| |
|
| ■ |
다채널(최대 10 ch) 전송 가능합니다. |
| |
|
| ■ |
고화질·저지연·완전 동영상 영상을 실현했습니다. |
| |
|
| ■ |
멀티인 영상 신호에 대응합니다. |
| |
|
| ■ |
ARIB STD T66에 완전 준거로 무면허 운용할 수 있습니다. |
| |
|
| ■ |
기술 기준 적합 증명으로 사용자는, 면허 불필요합니다. |
|
|
 |
| |
|
| ■ |
전파의 수신 레벨을LED 칼라 표시, 통신 거리의 관리가 용이. |
| ■ |
자동 혹은 수동으로 채널의 전환이 가능. |
| ■ |
스크럼블 설정ON/OFF 하지만 가능, 은닉성을 확보. |
| ■ |
다종의 아날로그 영상 신호에 변환이 가능해서 용도가 퍼진다 |
| ■ |
디지털 영상 신호ASI 의 출력을 장비 |
| ■ |
고품위 스테레오 음성 출력(L R ) |
| ■ |
DATA (RS232C) 출력 |
| ■ |
MODEM 에 의한 동작 제어가 가능 |
| ■ |
전원은DC 12V , 상용 전원에 한정하지 않고 차재에도 대응 |
|
| RPT24 - 리피터 |
|
| ■ |
영상·음성·데이터용 무선 장치용 리피터(중계기)(으)로서 이하에 나타내는 아이덴제의 송신기의 전송 거리를 연장하기 위해서 사용합니다.
WL24SD-2 WL24SD-B CARRY24 (WL24SD-3：일부 개조로 가능) |
| ■ |
송신기로부터 보내지는 영상·음성·데이터를 열화 시키지 않고 중계할 수 있습니다. |
| ■ |
ISM밴드(2.4GHz)의 반송파로, 이용자는 무선 면허 불요(기술 기준 적합 증명에 의한 형식 인정)그리고 자유롭게 설치·운용할 수 있습니다. |
| ■ |
전송 스피드는 일정치(≒15Mbps)(을)를 보관 유지하므로, 무선LAN(와)과 같은 패킷 전송과 달리, 노이즈에 의한 throughput 저하가 없고 항상 매끄러운 고품위 영상 전송을 중계 전송합니다. |
| ■ |
리피터 본체로의 지연은 대부분 발생하지 않습니다. |
| ■ |
중계 전송 거리는300~500m, 수신측 안테나 선택으로1,000m가 가능합니다.또, 캐스케이드 사용으로 더욱 거리를 늘리는 것도 가능합니다. |
| ■ |
근처에 상용 전원이 없어도, 내장 배터리로 합계 3시간 이상의 운용이 가능합니다. |
| ■ |
수신 상태를 파악할 수 있도록 전파 강도의 인디케이터(indicator)와 영상 확인용의 LCD 데이 스프레이를 장비하고 있습니다. |
| ■ |
갑작스런 비에도 대응한 방적사양입니다. |
|
|
| |
 |
| |
|
| ■ |

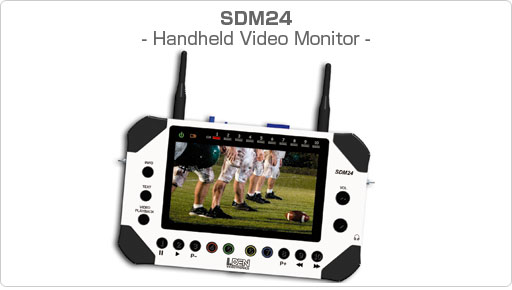

WL24SD 시리즈 송신기로부터 영상·음성·데이터를 수신해 데이 스프레이 시키면서SD 카드로 녹화하는 기능을 가진 다기능 휴대용 칼라 모니터입니다. |
| ■ |
10대까지의 카메라 영상을 프런트 버튼으로 스위칭해 영상·음성을 모니터링 할 수 있습니다. |
| ■ |
내장 배터리로 최대 2시간 정도의 연속 사용이 가능합니다. |
| ■ |
OFDM 방식을 채택하고, 다이버시티 안테나( 최대비합성) 를 구비하고 있기 때문에 이동하면서에서도 안정된 영상과 음성을 재현합니다. |
| ■ |
스크럼블 기능으로 영상·음성의 은닉성이 있습니다. |
| ■ |
풍부한 액세서리를 구비 하고 있습니다(SD 카드, 옥외용 썬후드, 캐링 케이스, 예비 배터리와 충전기, 자동차 어댑터, 어깨걸이 스트랩, 테이블 스탠드 등) |
|
 |
 |
 |
| 감시 카메라 등에 |
취재 카메라 등에 |
착용가능한 송신 유닛에
수신측을 차안의 레코더에 |
| |
|
| 어디에든 손쉽게 장착 가능하기때문에 ·보안 영역에 폭넓게 응용이 가능 합니다. |
| 초소형 카메라와 연결하여 장착하여 활용이 가능합니다.수상한 사람을 추적하면서 GPS 신호와 함께 영상·음성을 방범 센터에 보내거나 에드벌룬을 공중에 띄어 으로부터 광역 감시를 실시합니다. |
|
| |
| 이벤트 촬영 |
결혼 피로연의 비디오 촬영에.비디오 카메라의 영상은 무선으로 옆 방의 편집 룸에.동시에, 수대의 무선
리모트 카메라의 영상과 함께, 리얼타임으로의 편집이 가능합니다.오는 길에 추억의 DVD를 선물하는 일도 가능합니다. |
|
| |
| 스포츠 씬 |
무선 전송이라면 필드내에 카메라를 반입하는 것이 가능합니다.심판이 착용한 카메라로부터 클로즈 플레이를
전송하거나 무선의 취재 카메라나 레일 카메라로 자유롭게 돌아다니는 등, 보다 실제감 넘치는 다이나믹한 씬을 영상화할 수 있습니다. |
|
|
| Specifications |
| 통신방식 |
단방향 완전 리얼타임·스트림 전송 |
| 무선 주파수대역 |
2.4GHz(2400-2483.5MHz)ARIB-STD T66 |
| 무선 전송 방식 |
OFDM, 16QAM, 64QAM( 개발중) |
| 송신 출력 |
10mW/MHZ (= 약80mW) |
| 전송 대역폭 |
8MHz (Max.10ch 의 동시 전송이 가능) |
| 전송 거리 |
300m 이상(2.14dBi 안테나를 사용)(수신측 안테나 변경으로 300~1000 m) |
| 전송 bit rate |
17Mbps@16QAM ~ 28Mbps@64QAM |
| 에러 수정 방식 |
주입해(R=1/2,2/3,3/4,5/6,7/8) + 리드 솔로몬 |
| 수신 안테나 |
2폴 다이버시티, 최대비합성 |
| 영상 encode |
MPEG2 |
| 영상 인터페이스 |
NTSC/PAL (CVBS) ,[YC] ,[Y ,Cb , Cr] ,[Serial TS=ASI] |
| 음성 인터페이스 |
LR( 스테레오) PCM 16bit 48k sampling |
| 데이터 신호 |
RS232C 최대38.4Kbps) |
| 구동 전원 |
DC12V, 약10W |
| 동작 온도·습도 |
-20 ~60 ℃ 90%RH 이하 |
| 외형 및 중량 |
송신 모듈 약 580g (안테나 부착),115(w) 30(H) 170(D)mm |
|
| |
|
|
