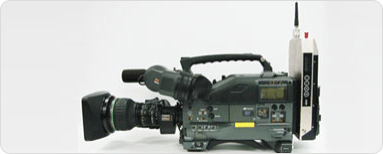

HD급 영상전송








Specifications
전송부
무선주파수 대역 2.4GHz 대 ( 다른 주파수에의 변경도 가능)
무선 전송 방식 OFDM+16QAM, 64QAM 수동 전환
가이드 인터벌 1/32, 1/16, 1/8, 1/4
송신 전력 10mW/MHz (특정소전력ARIB-STD-T66 준거) 주 1
전송 bit rate 30Mbps ≥
표준 전송 거리 약 300 m( 송/ 수신에2.14dBi 무지향 안테나 사용시)
에러 수정 방식 접어 포함(FEC=1/2, 2/3, 3/4) +리드 솔로몬
수신 다이버시티 2Branch 최대비합성(옵션에서 최대 6Branch )
그 외 DVB-T (FFT 2k )  단방향 전송
영상 음성
영상 encode 방식 HD-MPEG-2 에서1080i/720P 에 대응
영상 인터페이스 HD-SDI
영상 프로세스 4:2:2
음성 인터페이스 스테레오 (PCM 16bit 44.1KHz sampling)  600 Ω
그 외
구동 전원 DC9 <15V25W
동작 온도·습도 -10 ~ 70 ℃  90%RH 이하
질량(송신부)
