| 비압축 동영상 전송 【TRX24 시리즈】 |
| |
 |
■ 제로 지연으로, 완전 리얼타임 동영상( 30 프레임/ 초) (을)를
확실히 전송·재생.대화면으로의 전송·재생에도 고화질을 유지해, 코마 빠짐등의 변화가 없습니다.
■ 전파법 제 38호 2의 4항에 의한 규정(특정소전력)을
클리어 한 무선국에서, 기술 기준 적합 증명서에 의해,
무면허 운용이 가능합니다.
■ 독자 개발의 컴팩트 회로설계에 의해 소형·전력 절약
저가격을 실현했습니다.
■ 다이 버스티-안테나와 특수 필터의 개발에 의해,
반사파나 간섭파에 강하고, 고화질을 전송·재생합니다. |
|
 |
|
TRX24T66mini 송신 모듈 , 작은 우표사이즈의 크기 |
| 어디에든 손쉽게 장착가능 하므로 |
| 카메라와 송신부를 연결하여 간편하게 영상송신. |
|
|
| |
사양 |
| 형식 |
|
TRX24T66mini |
| 무선 전파수 |
|
2.4 GHz 대역(2400~2483.5 MHz) |
| 송신 출력 |
|
＋10dBm |
| 통신 방식·변조 방식 |
|
단향에 의한 FDM 방식, BPSK |
| 점유 주파수대역폭 |
|
26 MHz 이하 |
| 전환 가능 채널수 |
|
3ch |
| 동시 전송 채널수 |
|
3ch |
| 법규격 |
|
ARIB STD－T66에 준거 |
| 입출력 신호 |
|
NTSC 표준 신호 |
| 입력 전원 전압 |
송신 모듈 |
4.5 V~5.5V/DC |
| |
수신 모듈 |
6 V~9 V/DC |
| 소비 전류 |
송신 모듈 |
0.2 A이하 |
수신 모듈 |
0.4 A이하 |
| 안테나 단자 |
|
SMA 연결기 |
| 외형 치수/중량 |
송신 모듈 |
송신부：26×23×10mm/8g |
수신 모듈 |
수신부：96×60×17mm/53g |
|
| |
옵션 |
| 옥외 패치 안테나(지향성) |
|
이득 9~10 dBi |
| 실내 패치 안테나(지향성) |
|
2.4 GHz 대역(2400~2483.5 MHz) |
| sleeve 안테나(무지향성) |
|
＋10dBm |
| AC어댑터( SW방식) |
송신 모듈 |
|
수신 모듈 |
DC9V |
|
| |
 |
 |
무선 영상 송신 모듈로 |
| 다음과 같은 곳에 응용 할 수 있습니다. |
|
 |

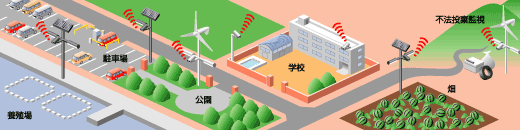

| 옥외 감시 |
| 옥외에서 떨어진 곳을 감시하고 싶을때 사용합니다..번거러운 케이블 공사는 필요없습니다. 게다가 태양광 발전이나 풍력 발전을 함께 사용해, 산중의 불법투기 등에 전원이 확보 가능한 장소의 감시도 가능합니다. |
|
 |
|
 |
감시 카메라 등에 |
|

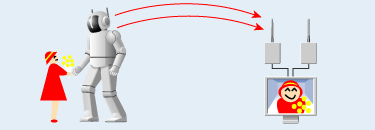

로봇의 시야 영상의 모니터링 등에 |
로봇의 양눈에 카메라를 짜넣어, 로봇의 시야 영상을 리얼타임에 무선 전송할 수 있습니다.
또 제로 지연이므로, 우안과 좌안의 영상에 타임 러그가 없고, 3 D영상에도 적합 함니다. |
|
사양 |
| 형식 |
TRX24T66 |
| 무선 전파수 |
2.4 GHz 대역(2400~2483.5 MHz) |
| 송신 출력 |
＋10dBm |
| 통신 방식·변조 방식 |
단향에 의한 FDM 방식, BPSK |
| 점유 주파수대역폭 |
26 MHz 이하 |
| 동시 전송 채널수 |
최대 3 ch(＋1 긴급 피난용) |
| 법규격 |
ARIB STD－T66에 준거 |
| 입출력 신호 |
NTSC 표준 신호 |
| 입력 전원 전압 |
6 V~9 V/DC |
| 소비 전류 |
Tx=0.3 A이하, Rx=0.4 A이하 |
| 안테나 단자 |
SMA 연결기 |
| 외형 치수/중량 |
송신부：96×60×21mm/69g |
| 수신부：96×60×17mm/53g |
|
| |
옵션 |
| 옥외 패치 안테나(지향성) |
이득 9~10 dBi |
| 실내 패치 안테나(지향성) |
이득 9 dBi |
| sleeve 안테나(무지향성) |
이득 2.14dBi |
| AC어댑터( SW방식) |
DC9V |
|
